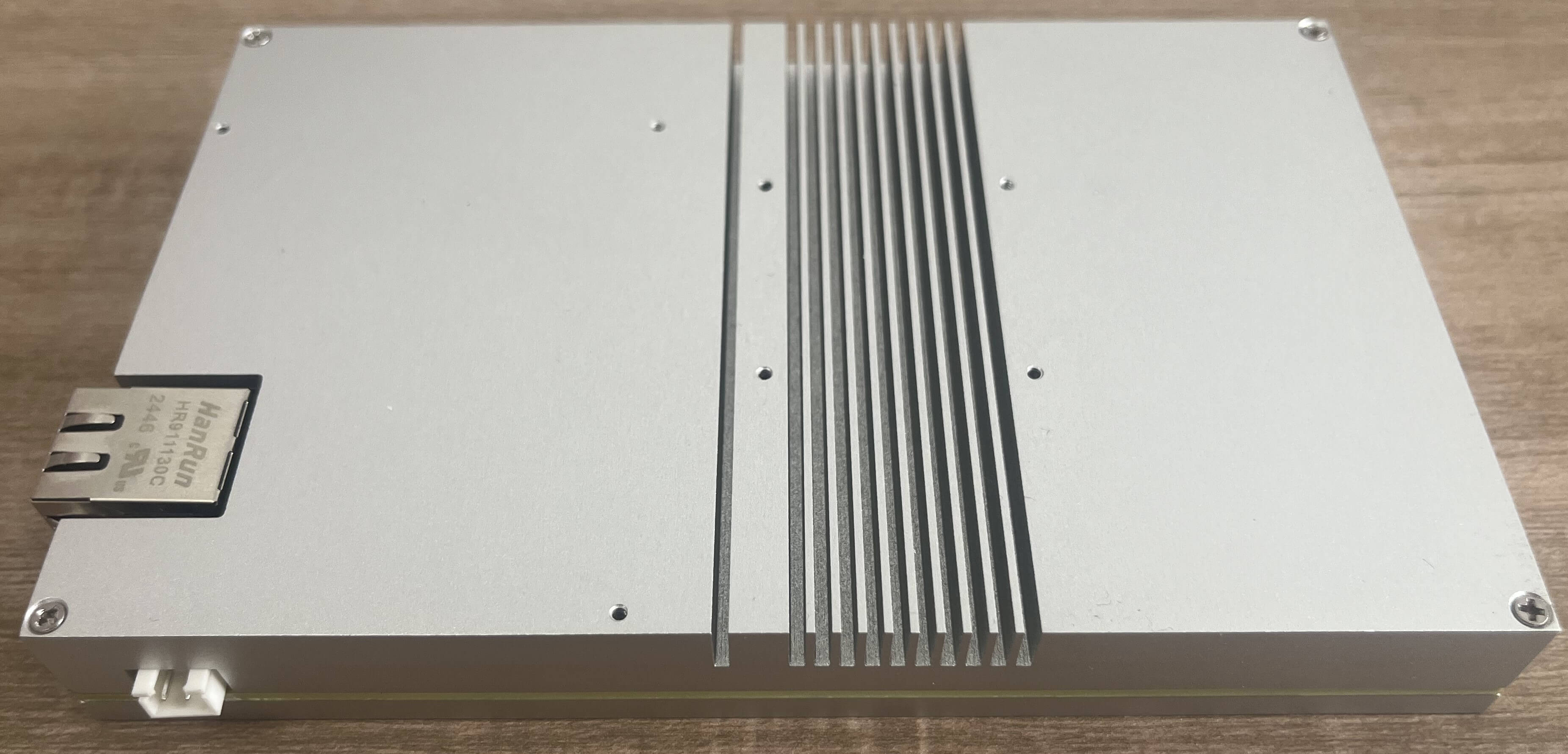

APF8T8R
高速信号核心板 · 47DR
产品概述
APF8T8R为小型化数字模块，核心芯片采用Zynq UltraScale+ RFSoC 47DR。其架构结合了ARM处理器、FPGA逻辑单元、高速ADC和DAC、GTY收发器。该芯片的14-bit ADC采样率最高能达到5 GSPS，14-bit DAC采样率最高能达到10 GSPS；两组GTY收发器，基带传输速率最高可达200 Gb/s。

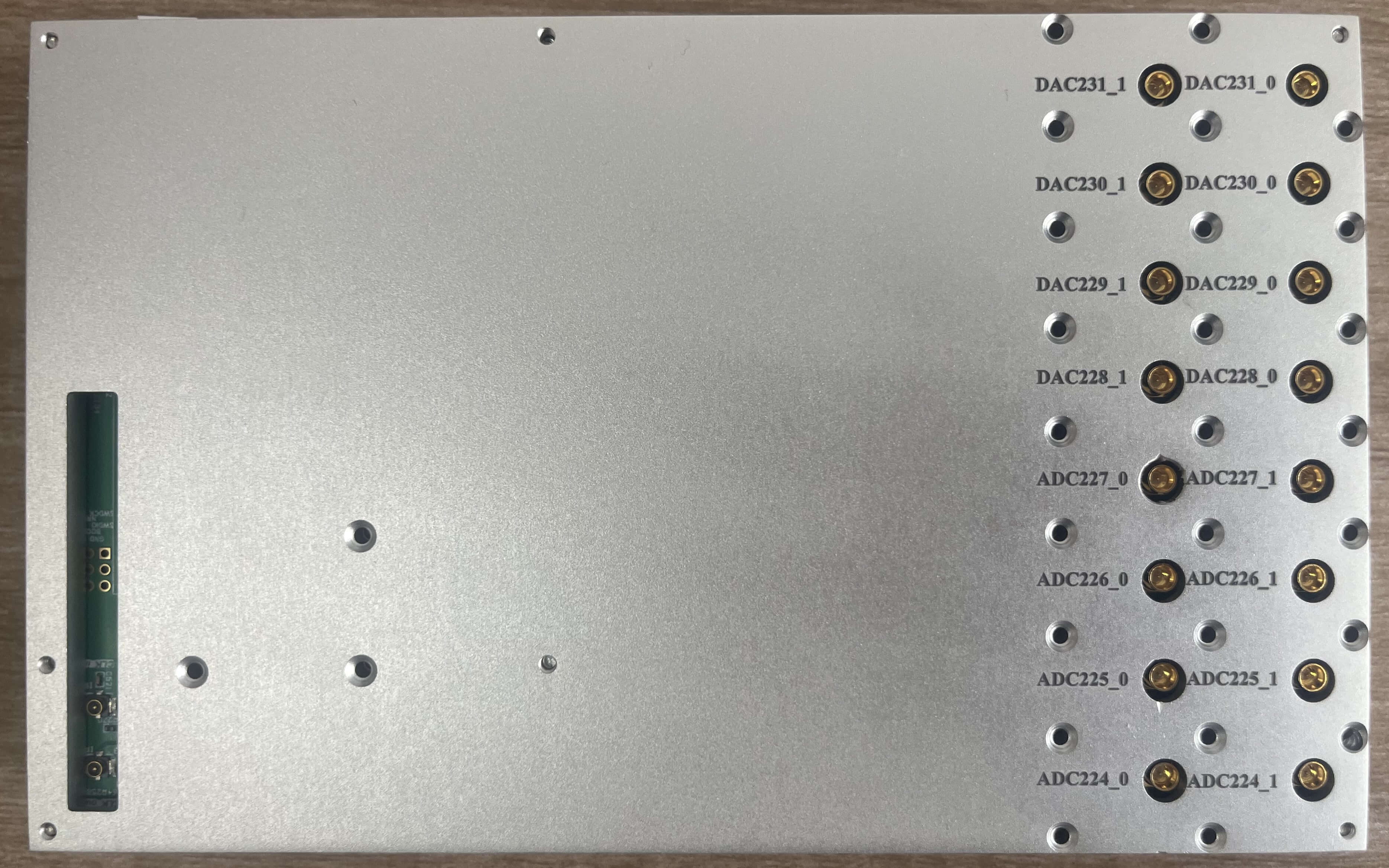

数字板具有射频8收8发接口，时钟输入/输出功能，支持2次开发。使用方便，12V适配器输入，千兆网口，串口。
主要特性
- 8 路发射通道 + 8 路接收通道
- 含腔体尺寸：160*100*20mm
- ADC 采样率：最高 5GSPS，14bit
- DAC 更新率：最高 10GSPS，14bit
- FPGA：Xilinx XCZU47DR
具体资源
内存
- PS DDR4 (4 GB，64 bit，2666MT/s)
- PL DDR4 (2 GB，32 bit，2666MT/s)
PS 接口
- 1x QSPI flash (1 Gb, 4 bit)
- 1x EMMC (8 GB, 8 bit)
- 1x 10/100/1000 Ethernet RGMII
- 1x JTAG/UART 调试接口
- 38x PS IO
PL 接口
- 2x QSFP28 100 GSPS光口
- 44x PL HD IO
