前段时间，一款国产3A大作《黑神话：悟空》横空出世，斩获了2000多万份的总销量。3A游戏不贵，但需要进行身临其境的完美体验需要动辄上万的高端CPU、显卡。在这基础上，将另一块技术推到了大众视野——云传输，顾名思义，庞大的图形计算在服务器中进行，通过云技术将处理后的数据以视频的形式独立传输。技术一旦成熟推广，用户端可用低端千元机、电脑享受数十倍性能的机器。
然而目前的技术仍然无法做到高清高帧，本质还是因为传输速率还远远不够，更别谈老生常谈的元宇宙构想，信号传输的速度一直是限制大家想象力的瓶颈。那么您是否对庞大的信号流传输产生过好奇？高速数字信号是如何在各个设备之间流转？为什么高速信号与传统数字信号传输不同？为什么要研究高速并行、串行传输方式？Serdes和GT收发器是什么？高速收发器又引入了哪些新的技术？笔者在《浅谈射频收发机》一文中简要介绍了无线传输的信号流动，本文将在数据传输的速度上进一步讨论。
高速并行传输
并行传输原理其实很简单且粗暴，即一根线传一位数据（1bit）， 十根线传十位数据（10bits），此外辅佐控制线发号施令开始/结束传输，地址位指明具体设备传输，时钟线边沿判定传输数据的周期。如此看来，高速并行总线技术是一个一力降十会，同时也是符合逻辑与数学美感的技术。FPGA内部进行高速数据交互时便通常采用并行总线，可以达到同时几百甚至几千条线的传输；DDR通常也采用高速并行信号在板间传输。
然而高速并行传输却有三大问题：延迟问题，从布线、换层、拐弯、封装都需精确等长；速率问题，传输速度靠近射频信号时，匹配、干扰、串扰、功耗问题接踵而至；空间问题，平面板材连接使目前最高总线仅能最多达到64位。这三大问题显然很难通过数字系统本身的协议、编码来解决，都需要物理电路甚至材料层面的突破来解决，更别说板间并行线缆连接是更大的难题。工程是权衡的艺术，用户端希望得到更好的技术以满足更高的需求；供应端则是围绕降本增效的目标进行展开。
在这种条件下，提高单根线缆传输信号的速率便自然的被提上议程。这便是高速串行总线技术，延迟、功耗、空间问题得到缓解；而采用差分线传输信号，串扰、干扰等问题也得到改善。工业界综合成本考虑，于是乎使用串行总线进行高速数据传输应用越来越多。
高速串行传输
在现代的高速数据交互场景中，并行传输一般用于芯片内部和部分板内互联，串行传输一般用于板间的传输。例如在Xilinx 的ZYNQ芯片内，PS和PL直接的高速数据交互采样并行传输，而PCIE、USB、SATA、雷电HDMI、DisplayPort等广泛使用的接口则采用高速串行传输。

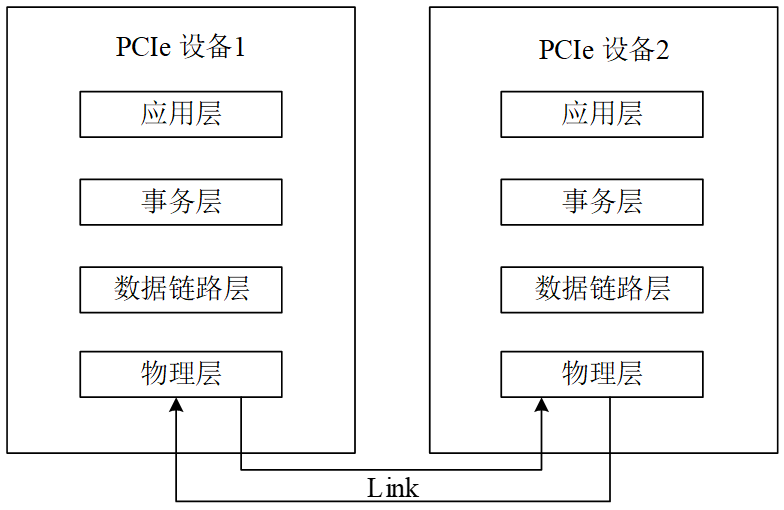

以PCIE为例，PCIe主要是由应用层，事务层，数据链路层和物理层构成。应用层定义了类型功能；事务层主要职责是TLP的发送和接收；数据链路层的主要职责是DLLP的发送和接收；物理层的主要职责是负责所有的包数据物理传输。对于接口电路的设计者而言，我们主要关注物理层，可以细分为逻辑物理层和电气物理层。逻辑物理层是纯数字逻辑，连接到数据链路层，主要职责是实现对数据在数字逻辑层面的操作。物理电气子层连接到通道链路接口，主要职责是实现功能包括串并转换，时钟恢复和差分驱动器等。
SerDes的全称是SERializer(串行器)/DESerializer(解串器)。实际上PCIE，JESD204B等复杂协议都是基于SerDes协议。常见的SerDes收发器更接近物理层，所以其通常又被称之为物理层（PHY）器件。在SerDes内部包括高速串并转换电路、时钟数据恢复电路、数据编解码电路、时钟纠正和通道绑定电路。主流的8B/10B编码SerDes则主要由物理介质相关子层、物理媒介适配层和物理编码子层所组成，且收发器的TX端和RX端功能独立。

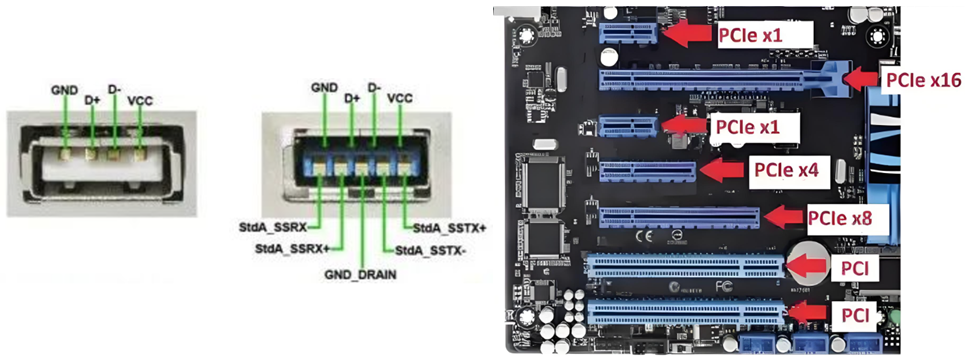

笔者认为，并行传输本质是一种实现形式，串行传输本质是一种协议方案，两者并不冲突。比如USB 3.0物理上还是在USB 2.0上新增了线缆；PCIE x1/x4/x8/x16更是直白的成倍增加传输速率；SFP28也是四个单通道25Gb/s拼接成100Gb/s等等。串行传输的技术也能直白的通过添加引脚数来拓展速率，这何尝不是一种串并结合技术。
Serdes与GT收发器

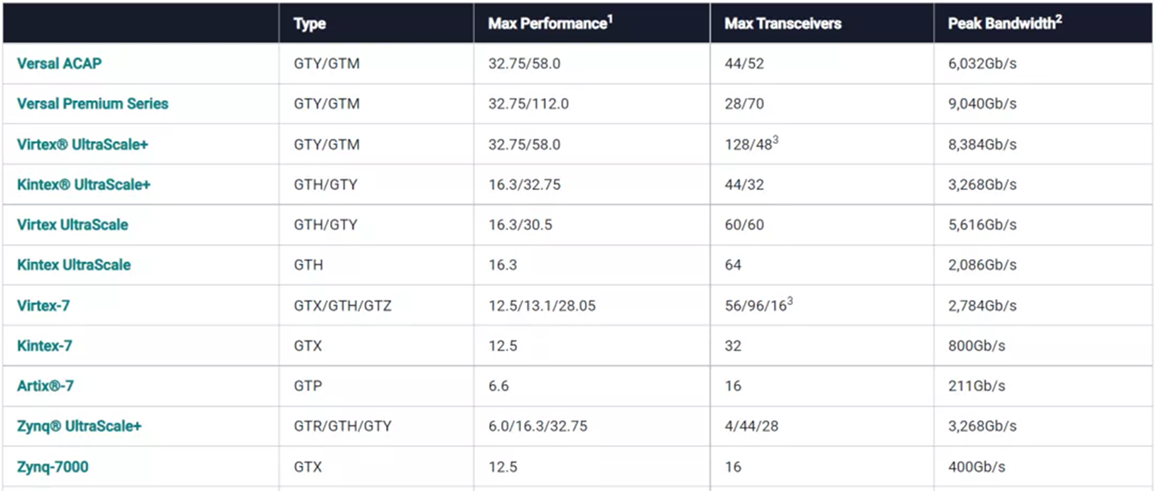

GT本质上是基于SerDes技术的高速串行收发器，它是FPGA内部的底层电路，也叫做吉比特收发器简称为GT。目前Xilinx公司FPGA中有多种速率的GT收发器，速率大小满足为：GTP < GPX < GTH < GTZ < GTY < GTM，下图给出了各芯片型号支持的GT收发器类型及其最高速率。
GT收发器一般以Quad形式集成在芯片内部，含有4个GT TX/RX channel。每个GT收发器都包括一个独立的发射器，它由物理编码子层和物理媒介适配层组成。高速串行传输有两个技术要点，再定时技术与再整形技术。再定时技术对应CDR，即时钟数据恢复技术，这是由于高速传输时钟线很难保证质量从而导致误码，后来便不再需要时钟线，接收端根据接收到的差分数据信号进行CDR处理，恢复出时钟和数据。

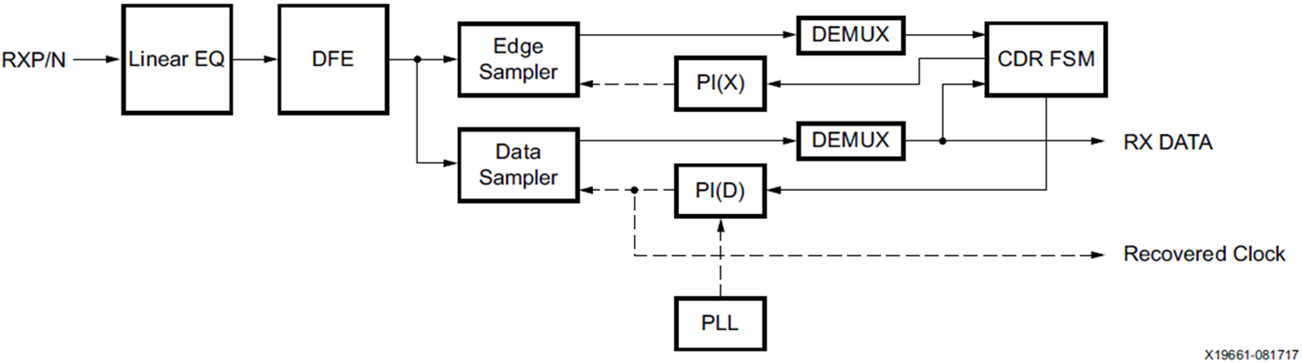

上图展示了CDR块的架构。为了清晰起见，时钟路径用虚线表示。传入的数据首先经过接收均衡阶段。均衡后的数据被边沿和数据采样器捕获。数据采样器捕获的数据被送入CDR状态机和下游收发器模块。CDR状态机使用来自边沿和数据采样器的数据来确定传入数据流的相位，并控制相位插值器。边沿采样器的相位被锁定在数据流的转换区域，而数据采样器的相位则定位在数据眼图的中间位置。
再整形技术本质也是一种"数字预失真"原理，即预加重技术和去加重技术。可以说，吉比特驱动器的最重要特性也许正是其执行预加重的能力。射频电路在传输模拟信号时，非线性表现为增益压缩、IMD3、ACPR等现象；射频电路在传输数字信号时，非线性表现为符号间干扰、过冲、振铃、回钩等现象。本质都是一样的，两者均可通过预矫正的方法改善通道的非线性特性。

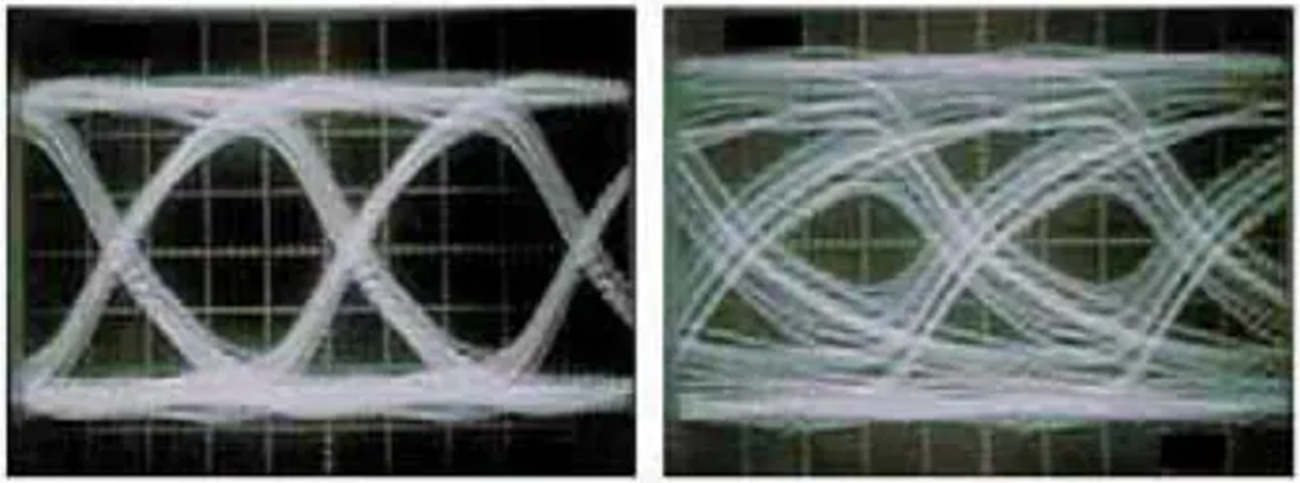

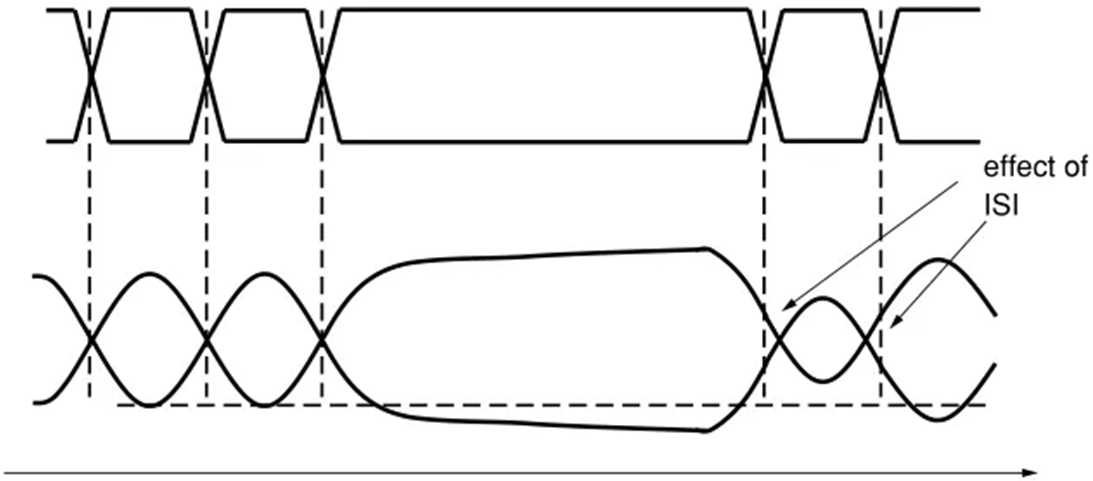

如上图便可以看到一段数据传输受到了严重的影响，这时通过对该数据电平进行预先的人为过冲，使其能够在真实电路中刚好回到标准电平。当然这只是举其中一些例子，实际应用时情况和数字预失真一样要复杂许多，需要对整个通道特性进行建模，从而采用合适的参数。下面是使用预加重后的眼图对比，可见其轮廓变得清晰可见（左），在高速传输时预加尤为重要。可见不论是射频模拟电路，还是射频数字电路，预失真技术都是提高电路系统性能的好帮手。
GTY传输效果展示

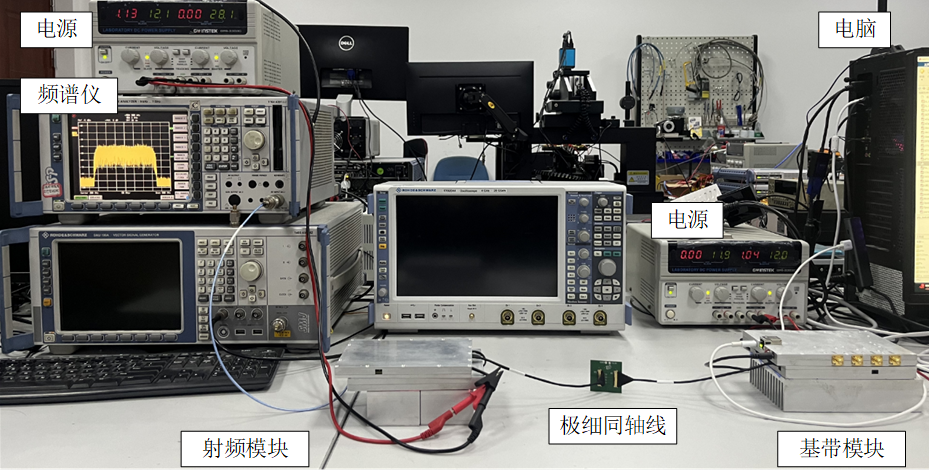

本文将使用安谱力的矢量信号收发器进行GTY实时传输大带宽信号进行实验。实验模块分为基带模块和射频模块两部分，基带模块主要处理基带编码，射频模块主要是进行基带—中频转换并运行射频算法如通道矫正、数字预失真等。基带模块与射频模块的传输使用Xilinx的GTY收发器，通过极细同轴线进行数据传输。射频模块没有外接控制，一直等待基带模块传过来的实时数据，基带模块通过JTAG连接到电脑进行控制。

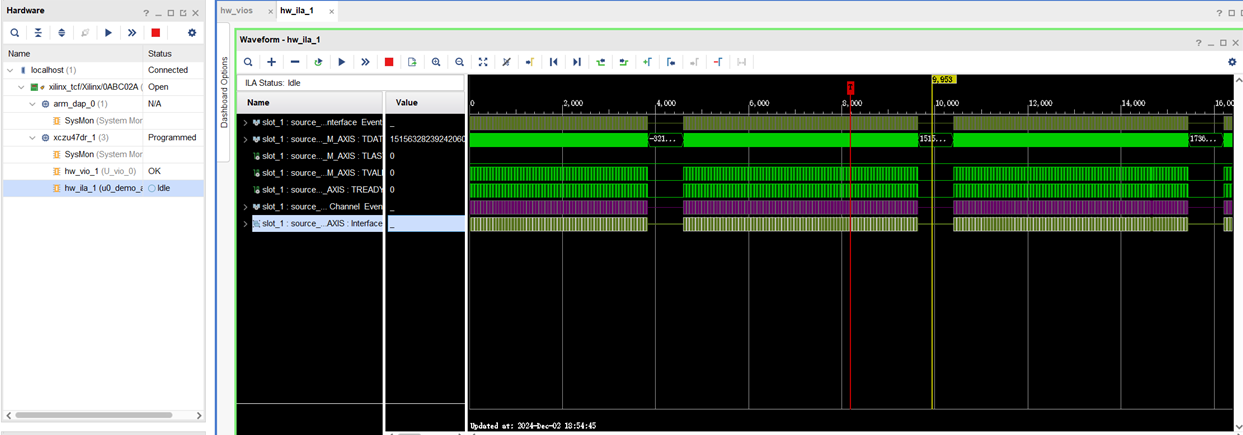

基带模块发送编写并下载好的信号，进行传输。

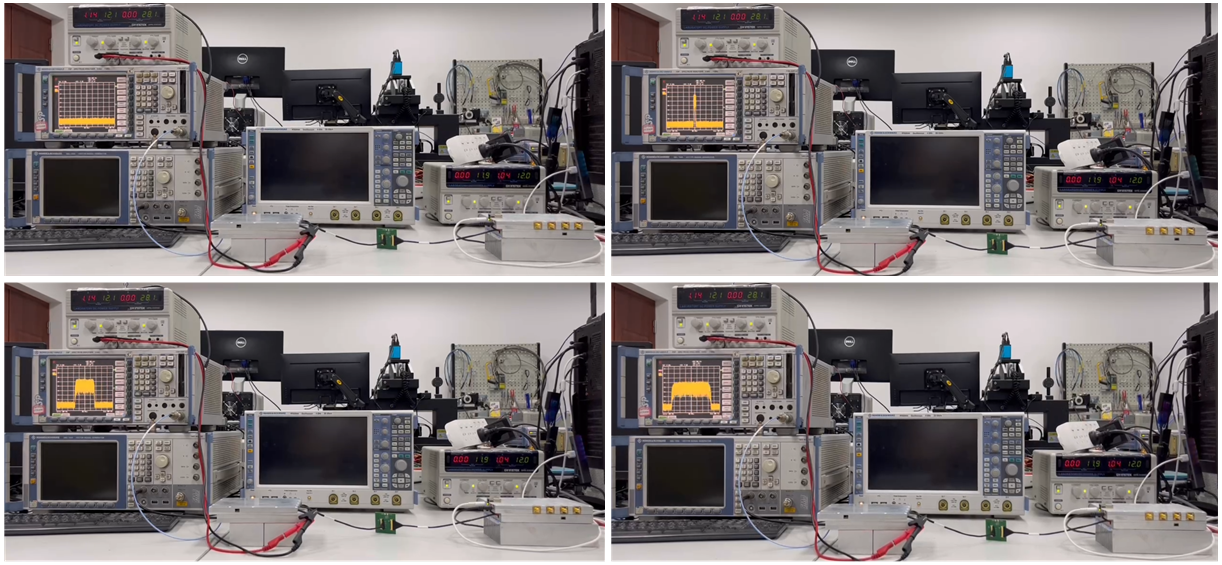

分别实验了无数据传输、20MHz信号、160MHz信号和320MHz下的数据流实时传输。

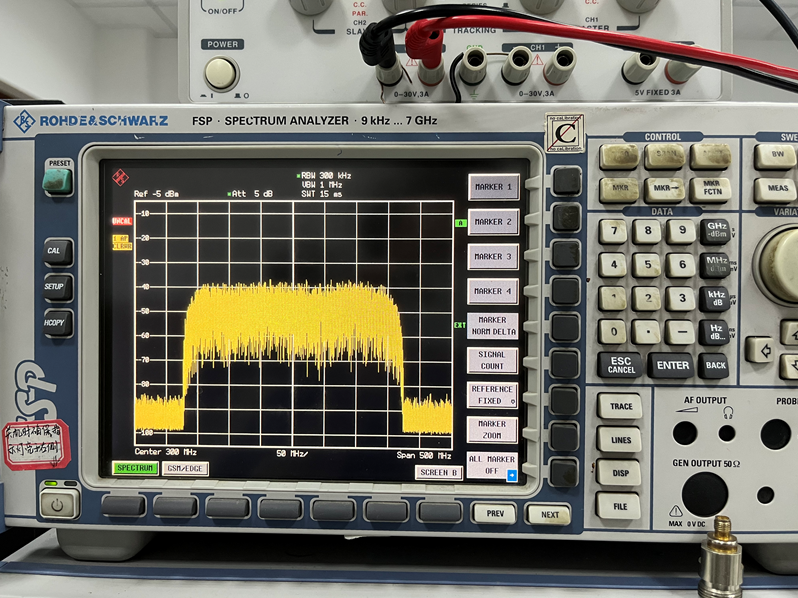

静距离观测320MHz信号时的频谱分布
小结
我们可以看到，随着数据传输越来越快，串行传输和并行传输在逐渐融合，数字电路和模拟电路在逐渐融合并均靠向射频电路。越往后，系统集成的概念越突出，如何行之有效的在各学科间取其精华，去其糟粕并有机的融合在一起将是未来发展的主流趋势。当数据传输速度不再是瓶颈，人与人的接触便能打破空间甚至时间限制，进一步推动科技与社会的发展。
