APF2T2R
双通道小型化数字模块 · Zynq RFSoC 47DR
产品概述
APF2T2R 为小型化双通道数字模块，核心芯片采用 Zynq UltraScale+ RFSoC 47DR。其架构结合了 ARM 处理器、FPGA 逻辑单元、高速 ADC/DAC 和 GTY 收发器。14-bit ADC 最高采样率 5 GSPS，14-bit DAC 最高更新率 10 GSPS；两组 GTY 收发器，基带传输速率最高 200 Gb/s。模块尺寸 130×100 mm（含腔体 130×100×20 mm），支持 12V 适配器供电，提供千兆网口、串口、JTAG 等丰富接口，方便二次开发和系统集成。
主要特性
- 双通道发射 + 双通道接收
- ADC 采样率：最高 5 GSPS，14 bit
- DAC 更新率：最高 10 GSPS，14 bit
- FPGA：Xilinx XCZU47DR
- 内存：PS DDR4 4GB + PL DDR4 2GB
- 接口：千兆网口、Type-C (JTAG+三串口)、GPIO、高速 GTY 接口、射频 SMA/Mini-SMP 可选
- 时钟：参考时钟输入/输出 (SMB/IPEX)

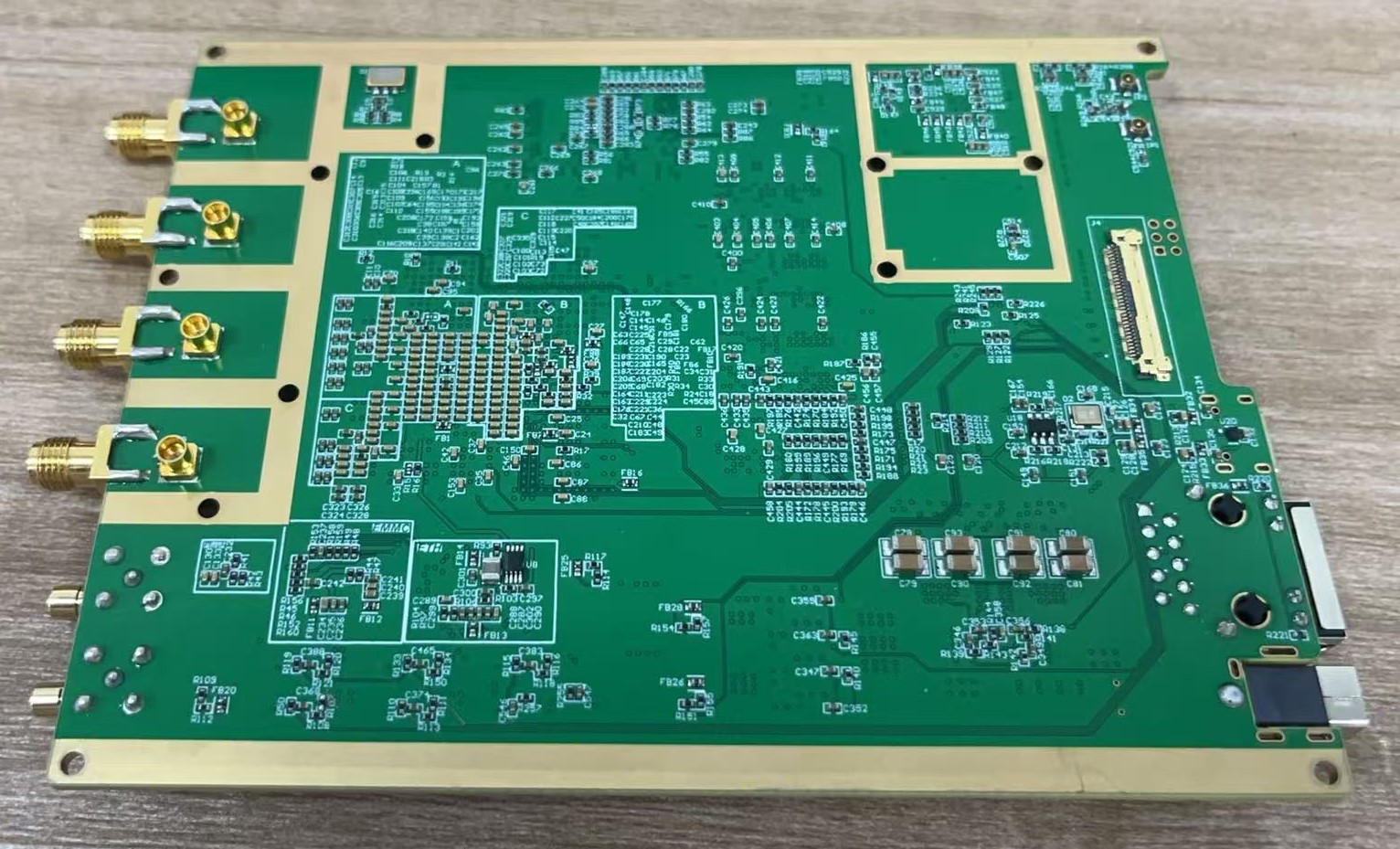

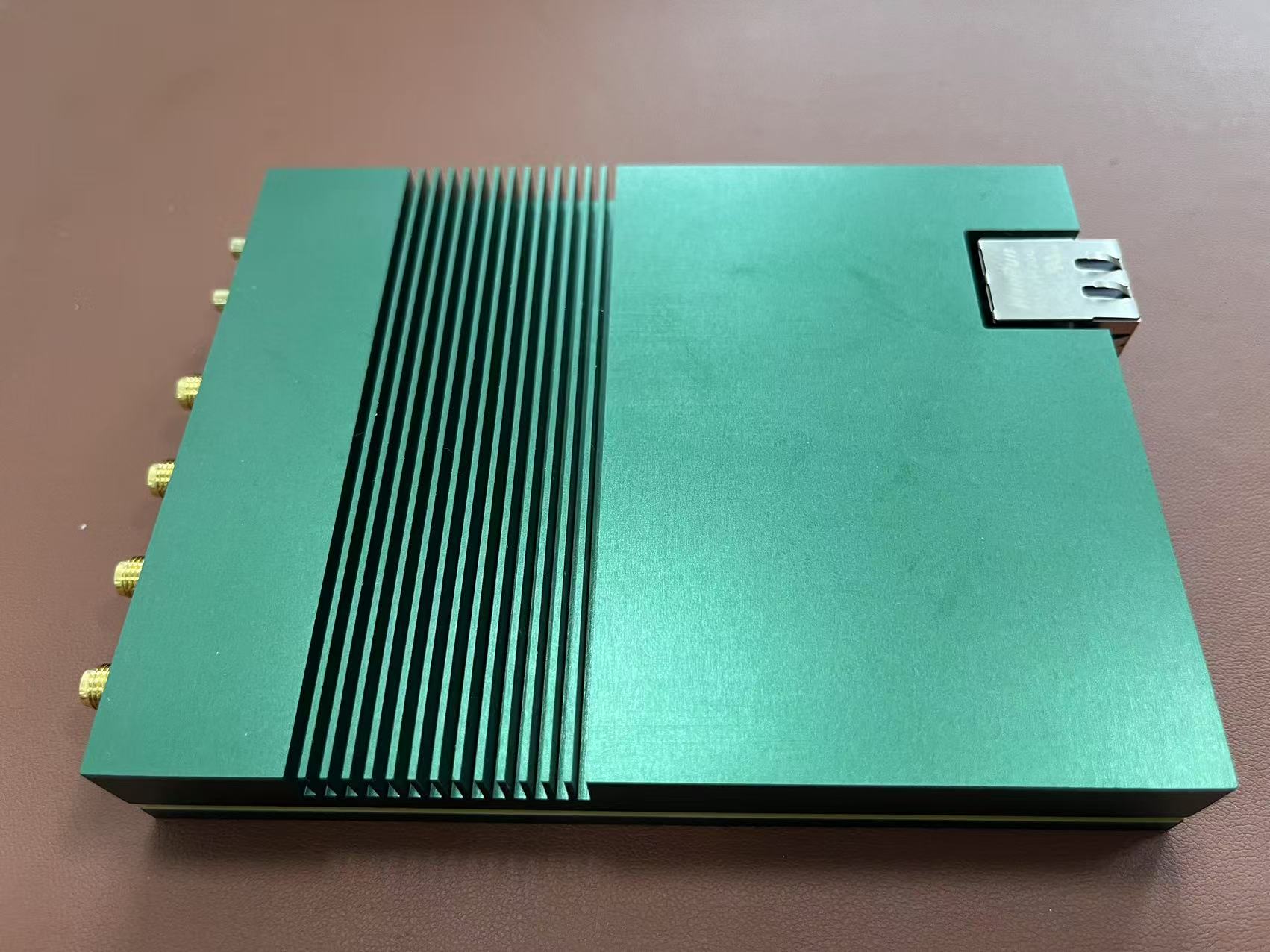

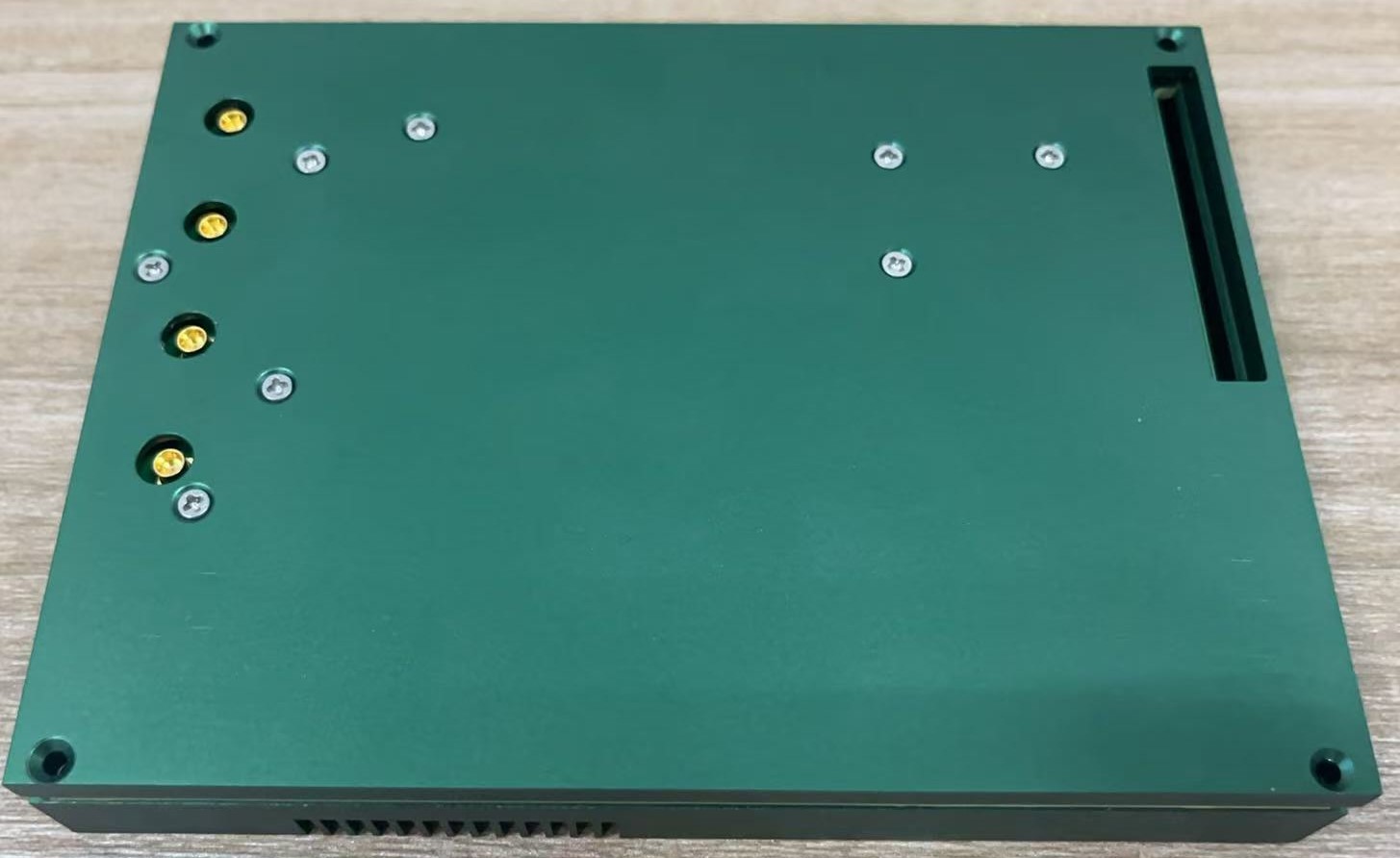

- 腔体：电磁屏蔽、散热、尺寸紧凑
具体资源
内存
- PS DDR4：4 GB，64 bit，2666 MT/s
- PL DDR4：2 GB，32 bit，2666 MT/s
PS 接口
- 1x QSPI flash (1 Gb, 4 bit)
- 1x EMMC (8 GB, 8 bit)
- 1x 10/100/1000 Ethernet RGMII
- 1x JTAG/UART 调试接口
- 14x PS IO
PL 接口
- 2x QSFP28 100 Gbps 光口
- 12x PL HD IO
- 6组1.8V PL IO（可差分）
- 6组3.3V PL IO（可差分）
性能指标
串扰
TX1 满幅输出 1GHz 信号，TX2 端口测得串扰抑制度 ≥100 dBc。
杂散
- 固定杂散：DAC 输出置零时，时钟杂散 ≤ -105 dBm；采样率杂散 ≤ -90 dBm
- 输出杂散：1GHz 单音输出功率 -1.94 dBm，二三次谐波抑制 ≥55 dBc，第二奈区抑制度 ≥45 dBc，其余杂散 ≥85 dBc；3.5GHz 单音输出功率 -4.8 dBm，非谐波杂散 ≥70 dBc

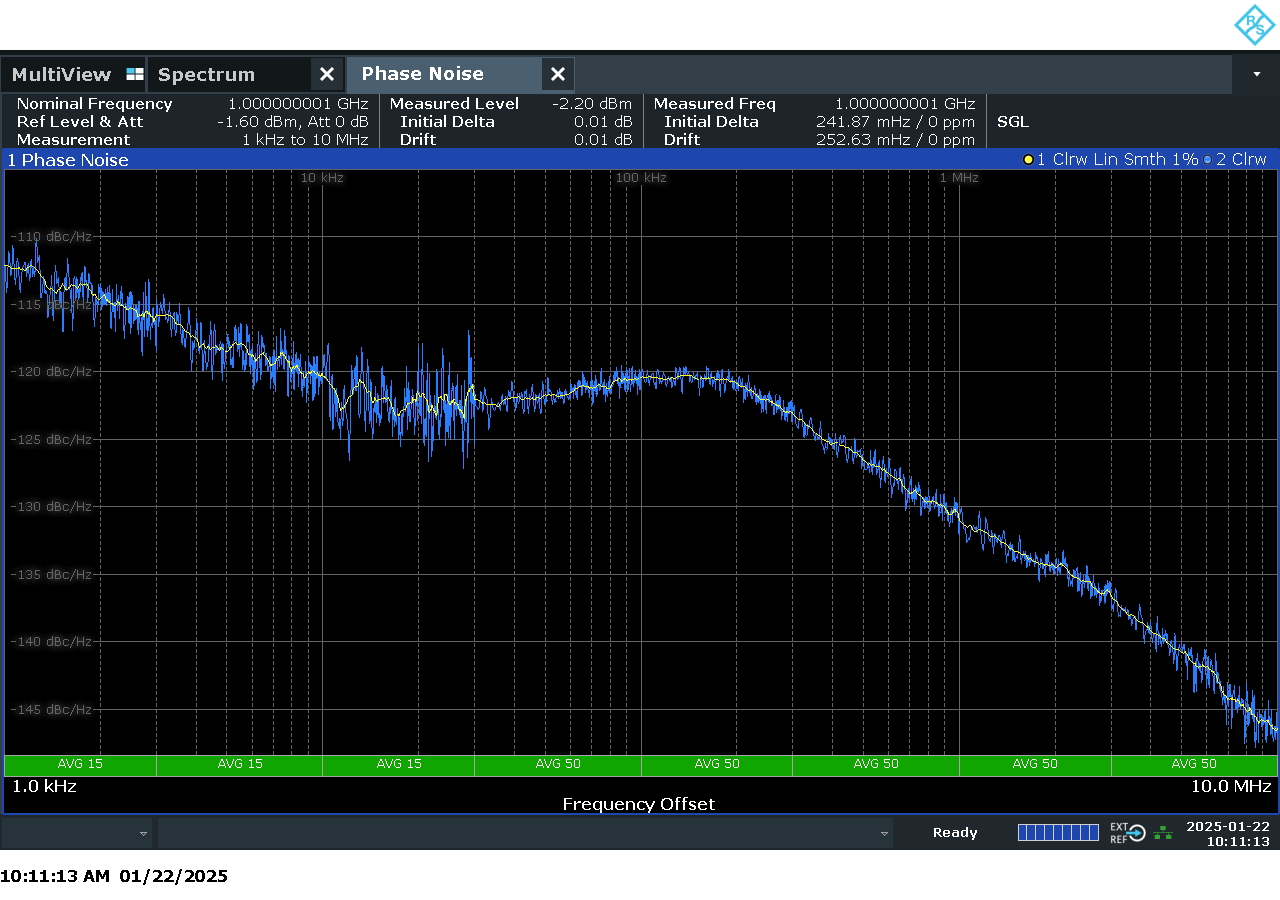

相位噪声
- 1GHz 输出：-120 dBc/Hz @10kHz
- 3.5GHz 输出：-110 dBc/Hz @10kHz

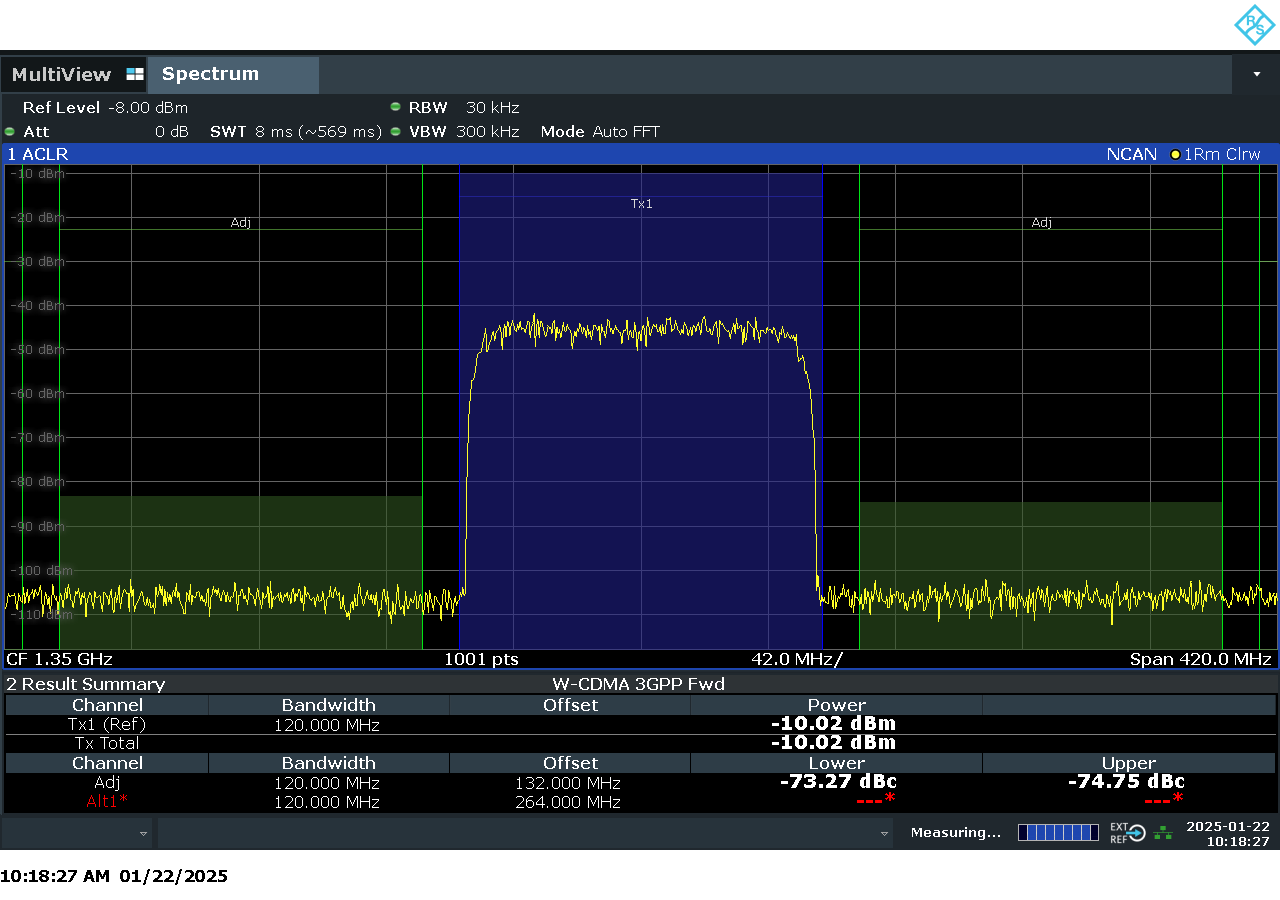

宽带性能
- 120MHz @1.35GHz：带内增益波动 ≤2 dB，ACPR ≤ -73 dBc
- 1200MHz @3.6GHz：带内增益波动 ≤3 dB，ACPR ≤ -59 dBc
接口介绍
- 射频接口：SMA（侧面）或 Mini-SMP（紧凑型），2发2收
- 时钟接口：REF IN / REF OUT，SMB 或 IPEX
- 高速 GTY 接口：两组 30 引脚极细同轴线引出，可扩展万兆网/SFP+/QSFP28
- 千兆网口：带连接和传输 LED 指示灯
- 调试接口：Type-C USB（集成 JTAG + PS 串口 + PL 串口 + STM32 串口）
- GPIO：30 引脚极细同轴线引出，包含 1.8V PL IO（6组可差分）、3.3V PL IO（6组可差分）、14 路 PS IO
模块尺寸：130×100 mm（不含接口），含腔体 130×100×20 mm。
