HTR2050N306
双通道矢量信号收发器 · 通道特征评估与校正
产品概述
HTR2050N306 是一款双通道矢量信号收发器，覆盖 30 MHz 至 6 GHz 频率范围，最大矢量调制带宽高达 420 MHz。设备采用超外差二次变频架构，内置通道补偿与数字预失真 (DPD) 功能，可对射频链路进行宽带矢量特征评估与实时线性化校正。支持触屏操作、MATLAB/Python API 二次开发，适用于宽带通信、功放线性化评估、多带并发等科研与工程验证场景。
主要特性
- 双通道独立收发：2×2 MIMO，收发频率/功率独立可调
- 超宽矢量带宽：最高 420 MHz（载波 >400 MHz）

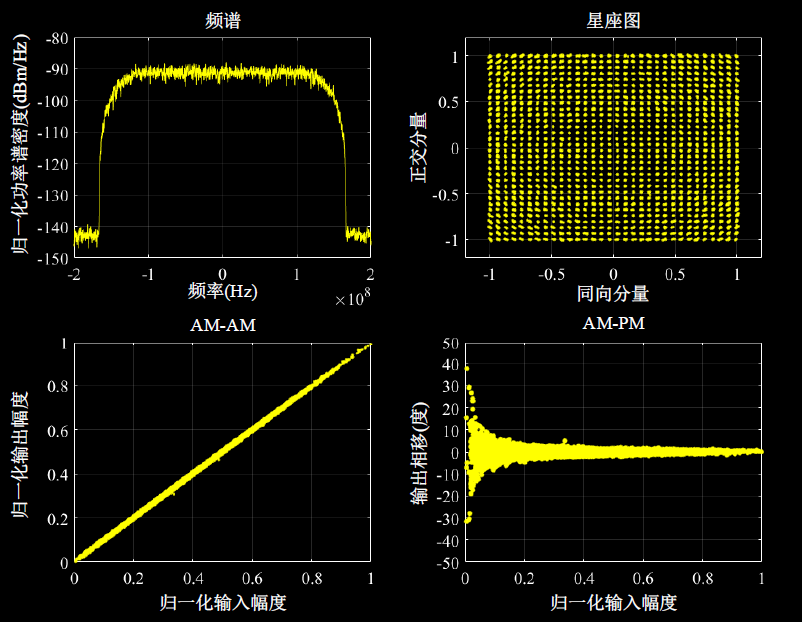

- 高线性度：320 MHz 1024-QAM 回环 EVM ≤1%，ACPR ≤ -50 dBc
- 内置通道补偿：数字补偿射频链路幅相波动，提升宽带 EVM
- 多种 DPD 模式：软件预失真 / FPGA 实时预失真 / 射频接入式预失真
- 大容量存储：单通道 512 MB 基带数据深度
- 灵活同步与控制：内部通道同步，外部触发，Marker 信号

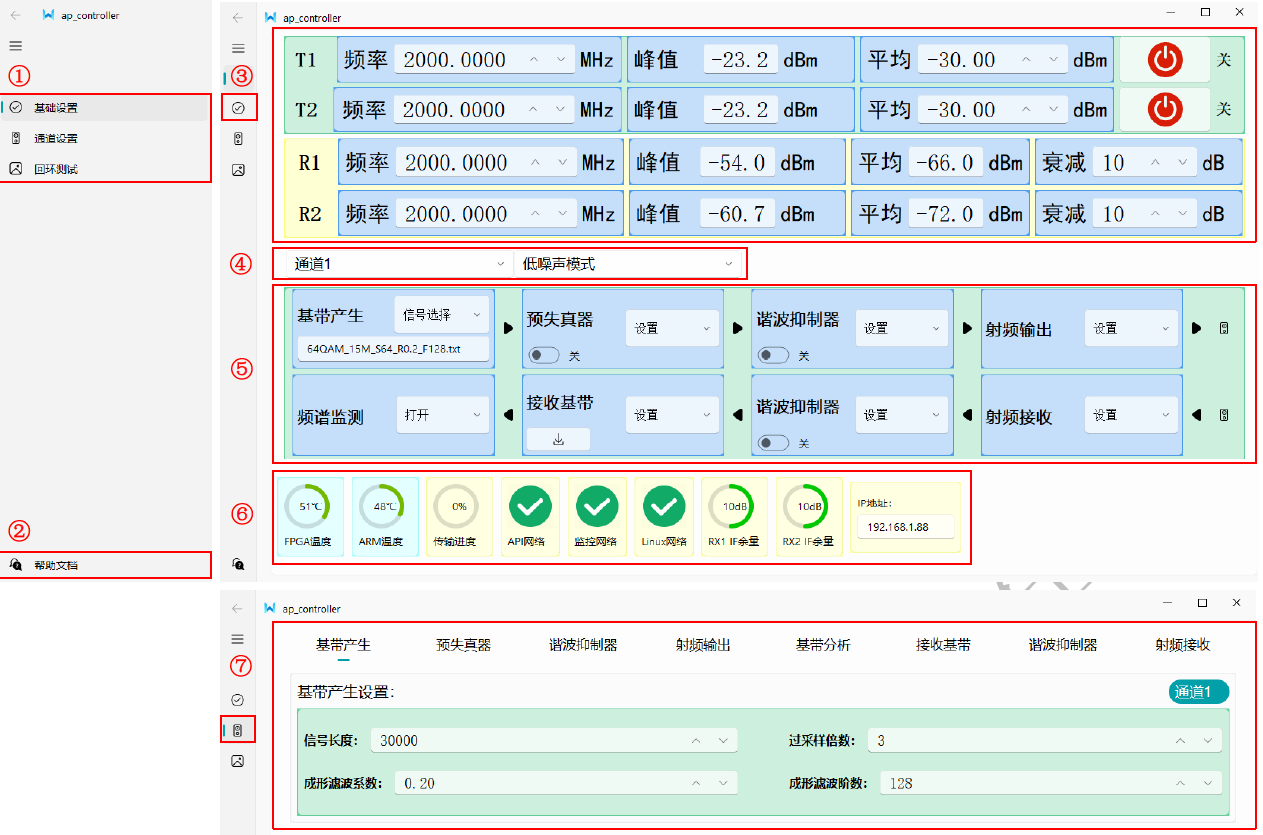

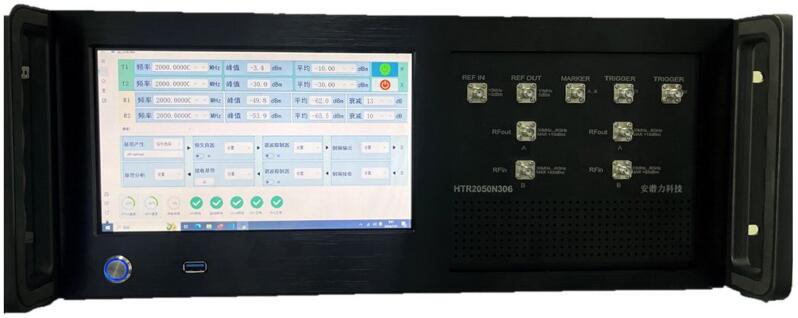

- 一体化触摸屏 + API：9寸触控界面，提供 MATLAB / Python 完整 API
技术指标
射频规格
- 频率范围：30 MHz ~ 6 GHz
- 调制带宽：≤420 MHz (fc>400MHz)
- 输出功率：-60 dBm ~ 0 dBm (步进0.1 dB)
- 输入功率：-50 dBm ~ +10 dBm
- 输入衰减：0 ~ 30 dB，1 dB 步进
信号与采样
- 基带采样率：最高 800 MSPS
- ADC/DAC 分辨率：14 bit
- 存储深度：单通道 512 MB
- EVM (320MHz 64-QAM)：≤1% @3.5GHz -10dBm
- ACPR (320MHz)：≤ -50 dBc
同步与控制
- 参考时钟：10MHz 输入/输出
- 触发：TRIGGER TX/RX，MARKER
- 频率切换时间：≤200 µs

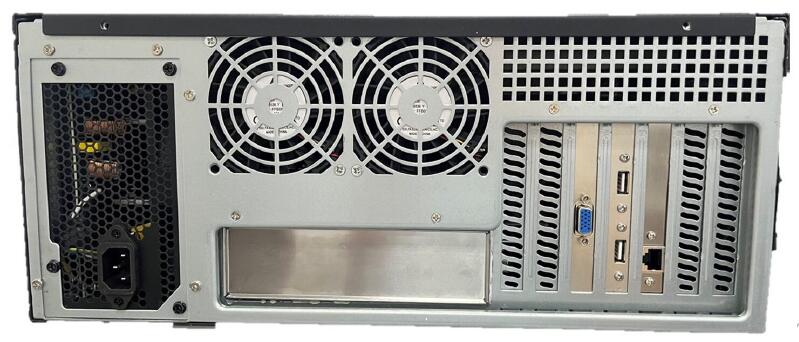

- 控制接口：触屏 / 千兆网口 / USB / VGA
- API：MATLAB，Python
中频模块资源
基于 Zynq UltraScale+ RFSoC 架构，集成 ARM、FPGA、高速 ADC/DAC 及 GTY 收发器。
内存
- PS DDR4：4 GB，64 bit，2666 MT/s
- PL DDR4：2 GB，32 bit，2666 MT/s
PS 接口
- QSPI Flash (512 Mb)
- EMMC 8 GB，SD 卡槽
- 千兆以太网 RGMII
- JTAG/UART，26x PS IO
PL 接口
- 2x QSFP28 100 Gbps 光口
- 18x PL HD IO
核心功能：通道补偿与数字预失真

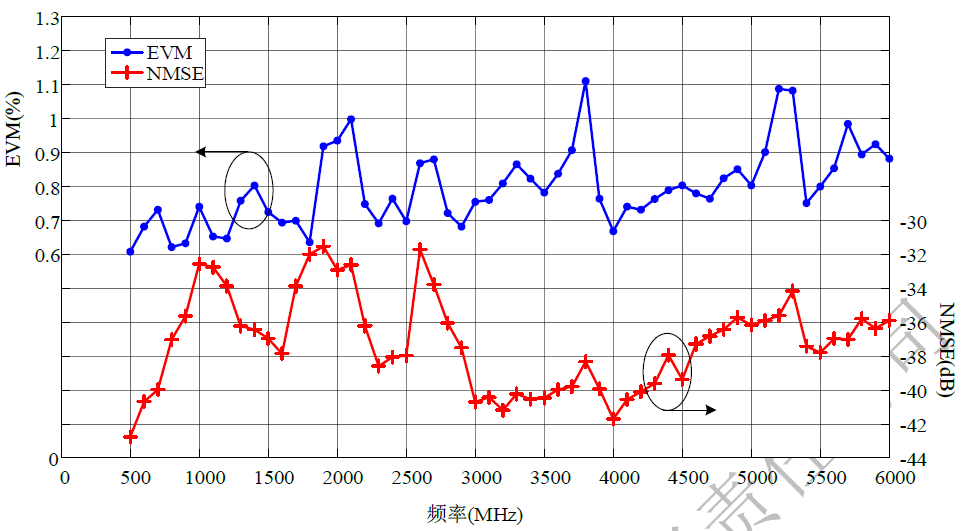

通道补偿：针对宽带信号因射频链路幅相波动导致的 EVM 恶化，设备内置实时流式补偿 IP，可在 420 MHz 带宽内将 EVM 优化至 1% 以下。
数字预失真 (DPD)：提供三种应用模式 —— (1) 基于软件的离线预失真算法验证；(2) FPGA 实时预失真 (LUT/多项式)；(3) 射频接入式在线预失真，可插入现有发射链路的中频或射频节点，实时改善功放线性度，ACPR 典型改善量 15~22 dB。
典型应用场景
- 宽带矢量信号产生与接收 (最高 420 MHz 任意波形)
- 功率放大器可线性化程度评估与 DPD 算法验证
- 跳频发射机非线性失真测试 (高速跳频包络捕获)
- 数字双输入发射机 / 双带并发系统验证
- 变频模组宽带矢量特征测试 (幅相波动/群时延分析)
设备提供完整的 MATLAB / Python 参考代码，支持自定义信号生成、采集与分析。
